Времеви редове
В някои задачи причините за дефектите могат да се открият, ако процесът се разглежда във времето.
Пример. Разглежда се процес на заваряване. Предполага се, че якостта на заварката зависи от изменението на напрежението за период от 24 часа. Напрежението се измерва на всеки 5 минути и данните се записват в реда на измерването. За всяко напрежение U се измерва якостта на разкъсване на заварката Y. Записани са 122 данни (файл 13-Other methods.qsl). Част от тях са показани по-долу.
Фрагмент от данните за напрежението и якостта, записани в реда на появяването им

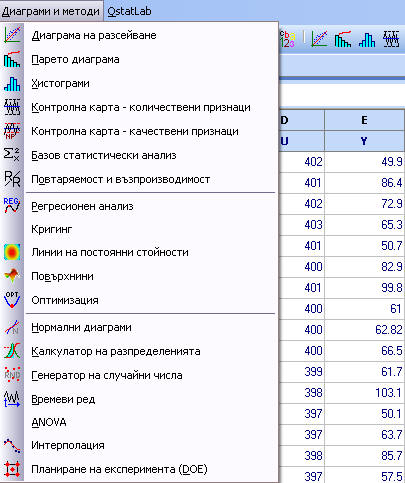

Програмата за времеви редове се активира чрез иконката, показана в менюто Диаграми и методи, показано по-горе. След избор на колоната се кликва ОК и времевият ред ще се появи на екрана. На фигурите по-долу са показани времевите диаграми за напрежението и якостта. Сравнението на двата времеви реда дава идея, че якостта на заварката се намалява с увеличаване на напрежението. Това може да се обясни вероятно с увеличаване на окислението за процеси с по-голямо напрежение.
Времеви ред за изменение на напрежението

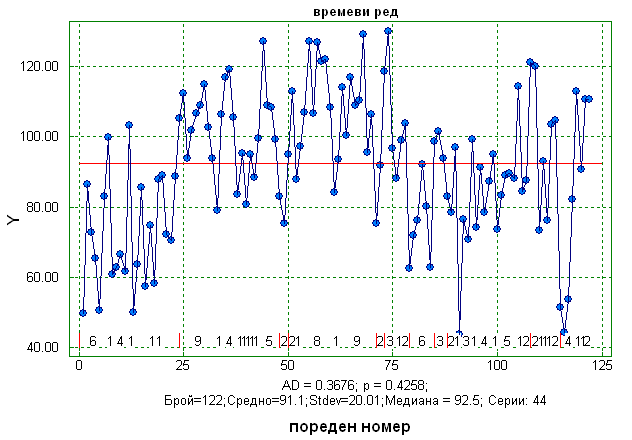

Времеви ред за якостта на заварката
Под графиките се четат следните параметри:
AD – параметър на Anderson-Darling за проверка на нормалността на наблюденията. Колкото е по-малко AD толкова разпределението е по-близко до нормалното.
p – вероятност, която показва дали разпределението е нормално. Ако р е достатъчно голямо (например р > 0.05) разпределението на наблюденията може да се приеме за нормално. Вижда се, че напрежението не е нормално разпределено, докато якостта е с нормално разпределение.
Брой – брой на наблюденията
Средно – средна стойност на наблюденията
Stdev – стандартно отклонение на наблюденията
Медиана – медиана на наблюденията. Хоризонталната линия, минаваща през облака наблюдения съответства на тяхната медиана.
Серии – брой на сериите. Серия се нарича последователност от наблюдения, които са от едната страна на медианата (не се броят наблюденията попаднали точно на медианата).
Числата над хоризонталната ос на графиката показват броя на наблюденията в съответните серии. Вижда се, че на времевия ред за напрежението първата серия има 21 наблюдения, следват три серии с по едно наблюдение, следващата серия е с 27 наблюдения и т.н.

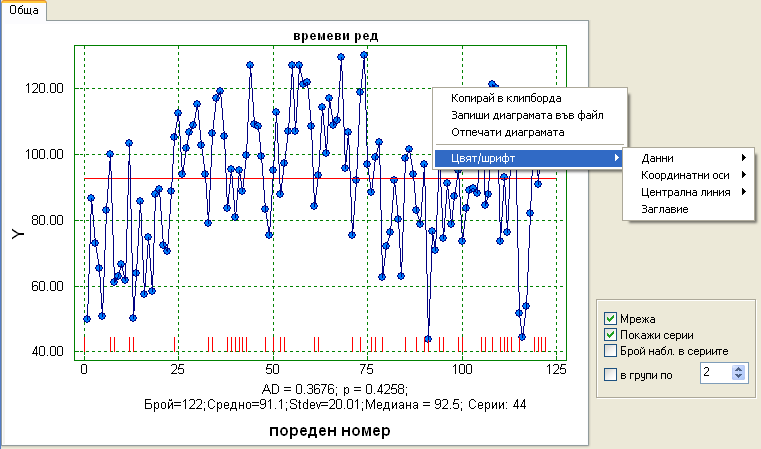

Означенията на графиките могат да се показват от операторите едно по едно за да се получи по-ясна картина. Меню за този избор е показано в десния долен ъгъл на графиката по-долу.
Времеви ред за якостта на разкъсване на заварката с маркировка за сериите
Наблюденията могат да бъдат подредени по групи с различен брой наблюдения. Когато опцията "Брой набл. в сериите" не е маркирана, наблюденията няма да бъдат групирани. На фигурата по-горе е дадена друга форма на времевия ред за якостта на заварката, където броят на наблюденията не е даден, но сериите са ясно означени.

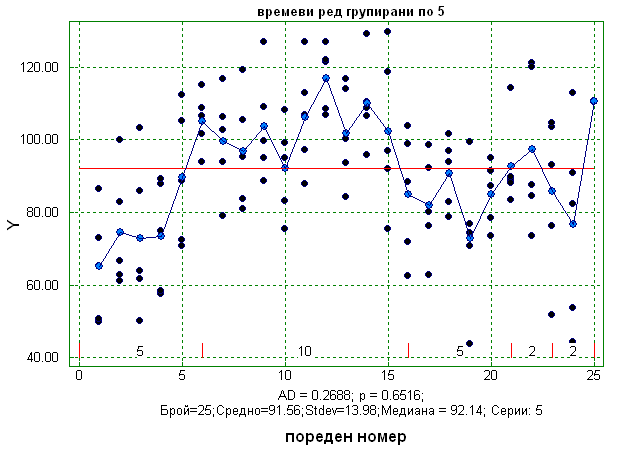

Може да се чертае също времеви ред и с групирани наблюдения. На фигурата по-долу е даден същият времеви ред за якостта на заварката, но данните са групирани в подгрупи от по 5 наблюдения.
Времеви ред с наблюдения в групи от по 5 данни
