Диаграми на Парето

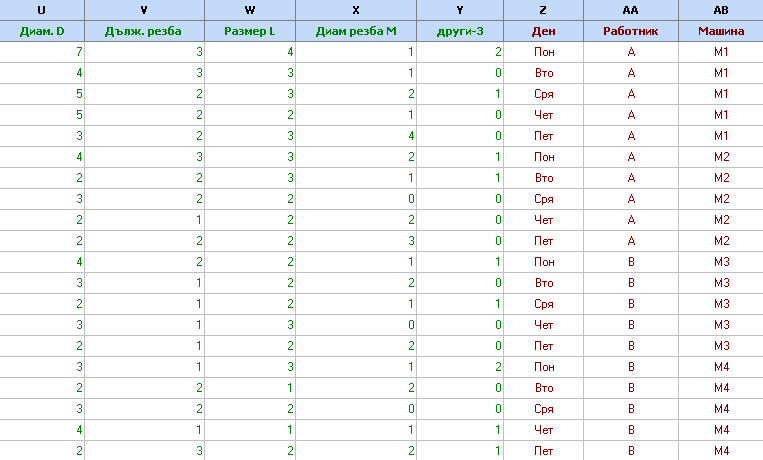

Тези диаграми се използват за да се визуализира приноса на различните производствени дефекти към общия брой дефекти. Данните са от файл 2-Pareto.qsl, който може да се намери в директорията с примерите.
Необходими са две или повече колони с дефекти. Те трябва да бъдат маркирани като "дефекти" в диалога за свойствата на колоната (F5). (виж видове данни). Колоната, която е с име "други" (или 'other') те ще се отнесат в последната колона "Други" на диаграмата на Парето. Както и повечето програми в QstatLab, диаграмите на Парето могат да се чертаят и при наличието на една или повече колони от вид "признак", които могат да се използват за разслояване.

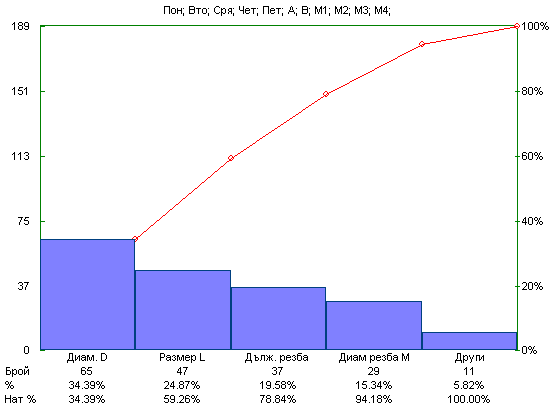

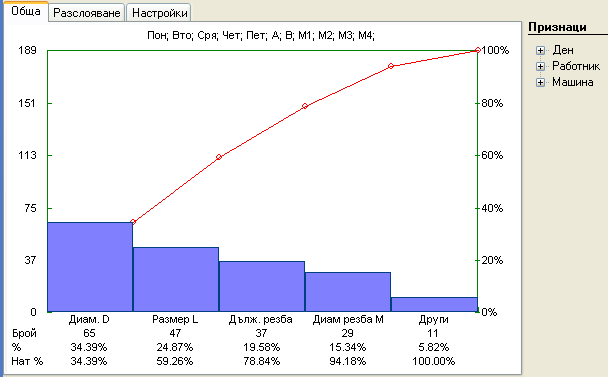

Обща диаграма - след като данните са въведени използвайте опцията Диаграми и методи/Парето диаграма. Изберете Диаметър D, Дължина на резбата L, Диаметър на резбата M и други-3 като дефекти и Ден, Работник, Машина в таблицата за избор на колони.

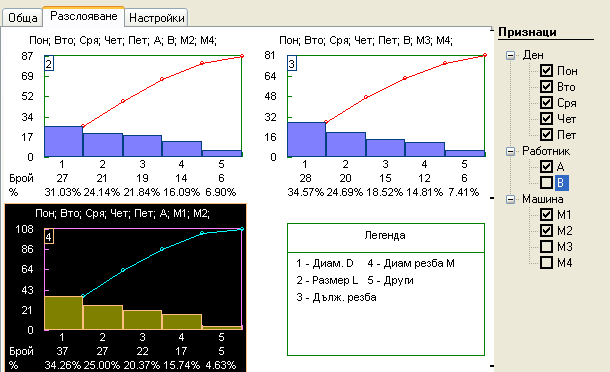

Разслояване
