Kонтролни карти по качествени признаци
Включени са следните контролни карти:

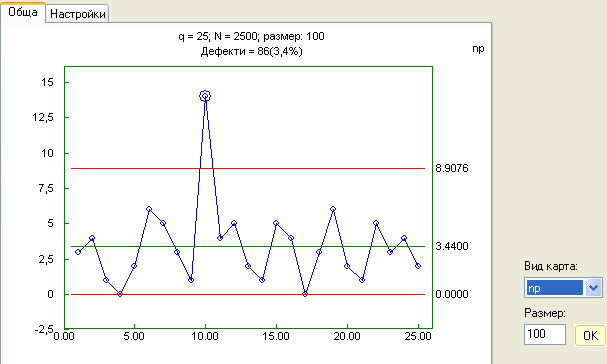

Размерът на извадката за изчисляване на статистиките може да бъде определен на подгрупи или да е променлив. На фигурата, която следва е дадена nр-карта за дефекти в болтове с постоянен размер на подгрупата, равен на 100. Използва се колона 'Дефекти' на файл 6-Control charts - attributes.qsl.

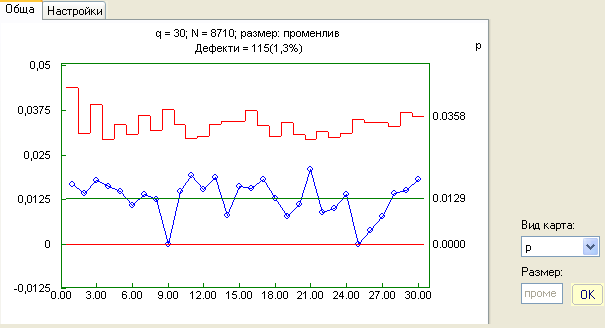

Първичният източник на данни за следващата графика е колона от типа "дефект". Тя може да се комбинира с една колоната тип "данни", която съдържа извадката (Виж колоната "размер" в 6-Control charts - attributes.qsl). В комбинация с "дефекти-1" и като се избере 'р' карта, получаваме следното:

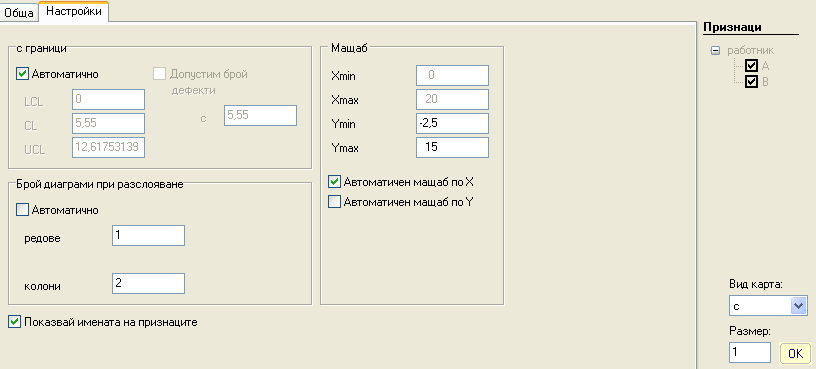

Както обикновено можем да комбинираме която и да е колона с данни с колона от вида 'признак" за да извършим разслояване. При това може да се извърши мащабиране, така че двете карти да са с еднакъв мащаб, за да се видят ясно разликите в тях. Например, като се използват "работник" и "брой-2" за получаване на разслоена с-карта за дефектите, допуснати от двамата работници се правят следните настройки:

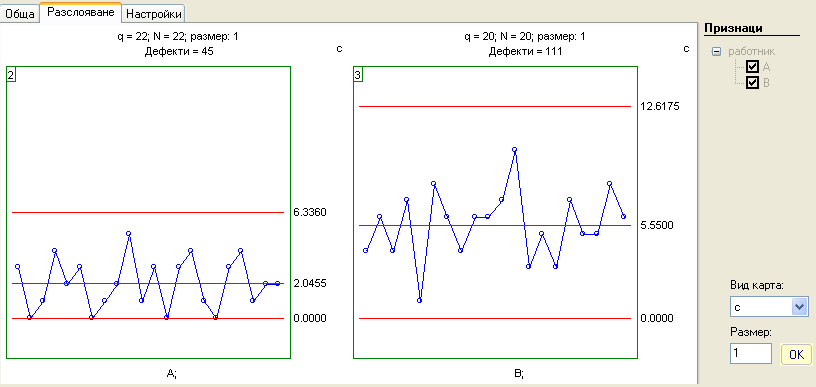

Получава се следната разслоена с-карта:

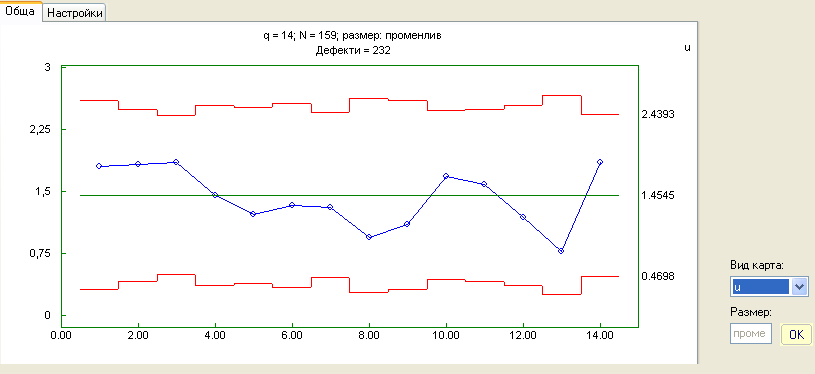

На следващата графика е показана u-карта за броя на дефектите в 14 топа плат с различен размер. Данните са в колони на същия файл озаглавени "брой-4" (брой на дефектите в една контролна единица) и "ni" (брой на контролните единици). В случая една контролна единица е 30 квадратни метра от плата.
